1. はじめに
ここで紹介するFace Tracking手法は下記URLで紹介されている方法をまとめたもの。一般的なウェブカメラとTouchDesignerだけでFace Trackingを行うことができる。記事前半のみの実験であり、後半の68（Multi-PIE Mark-ups）は実装していない。
2. 開発環境
2.1 必要なソフトウェア
・NVIDIA Augmented Reality SDK
・TouchDesigner 2021.12380以降（Face Track CHOP、Face Track SOP実装）
・Anaconda
・TouchDesigner 2021.12380以降（Face Track CHOP、Face Track SOP実装）
・Anaconda
2.2 公式推奨環境
・Windows 10, Windows 11 64-bit, Ubuntu 18.04
・NVIDIA GeForce RTX 20XX and 30XX Series, Quadro RTX 3000等
・NVIDIA Display Driver 465.89以上
詳細はGetting Started with NVIDIA Maxine
・NVIDIA GeForce RTX 20XX and 30XX Series, Quadro RTX 3000等
・NVIDIA Display Driver 465.89以上
詳細はGetting Started with NVIDIA Maxine
2.3 今回のテスト環境
・Mouse DAIV 5N
・Windows 11 Home 64bit
・インテル Core i7-1180H（8コア/16スレッド/2.3GHz）
・32GBメモリ
・NVIDIA GeFrorce RTX 3060 Laptop 6GB
・NVIDIA Driver version 516.94
・Windows 11 Home 64bit
・インテル Core i7-1180H（8コア/16スレッド/2.3GHz）
・32GBメモリ
・NVIDIA GeFrorce RTX 3060 Laptop 6GB
・NVIDIA Driver version 516.94
3. nvfファイルの生成手順
① NVIDIA Augmented Reality SDKのダウンロード
上記URLの「Download the Latest Augmented Reality SDK」の下方、「I Agree To The Terms of the NVIDIA Maxine License Agreement.」にチェックを入れる。

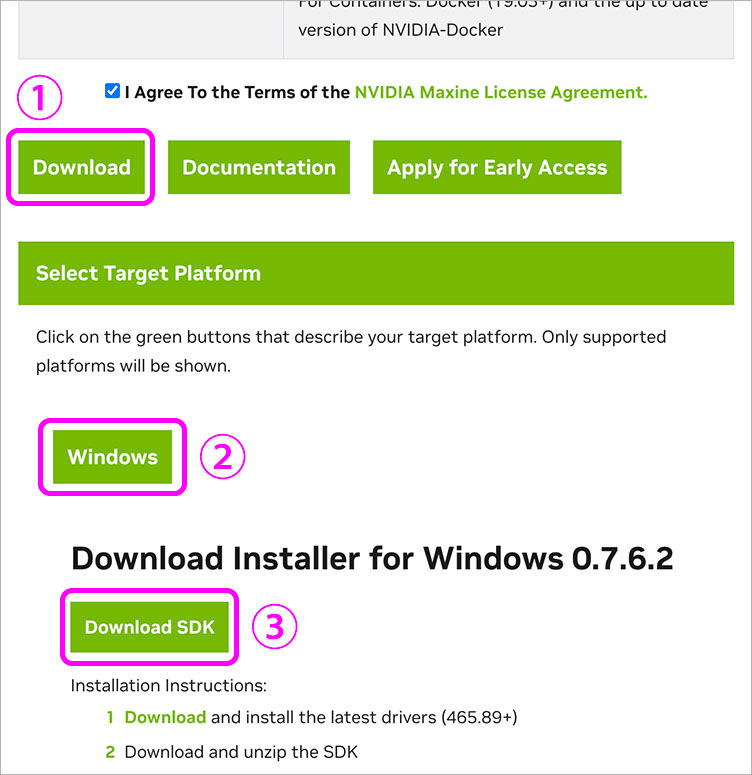

Downloadボタンが現れるので、下図のように順にクリックしてDownload SDKからダウンロードを行う。
NVIDIA_AR_SDK_Win_****.zip（2022.8現在0.7.6.2）がダウンロードされる。
ダウンロード後、zipを解凍する。
② Surrey Face Modelファイルをダウンロード
上記サイトから、以下のファイルのみダウンロードする。
・sfm_shape_3448.bin
・expression_blendshapes_3448.bin
・sfm_3448_edge_topology.json
・sfm_model_contours.json
・ibug_to_sfm.txt
・expression_blendshapes_3448.bin
・sfm_3448_edge_topology.json
・sfm_model_contours.json
・ibug_to_sfm.txt
③ データの準備
1. tempフォルダを作成
2. tempフォルダの中にoutput-path及びpathフォルダを作成
3. ①の解凍後のフォルダのbinフォルダの中のConvertSurreyFaceModel.exeをtempフォルダルートにコピー
4. ②の全てのデータをpathフォルダに移動
2. tempフォルダの中にoutput-path及びpathフォルダを作成
3. ①の解凍後のフォルダのbinフォルダの中のConvertSurreyFaceModel.exeをtempフォルダルートにコピー
4. ②の全てのデータをpathフォルダに移動

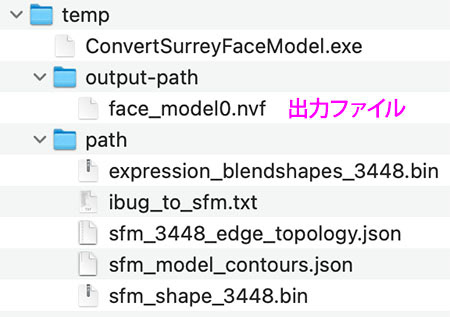

下図のような構成になる。下図output-path内のface_model0.nvfは次の処理後に生成されるので、まだ存在しない。
④ Anacondaのインストール
上記サイトから、インストーラ（Windows 64bit版）をダウンロードしてインストールする。
⑤ nvfファイルの生成
Anaconda Powershell Promptを起動する。
下記コマンドでデスクトップのtempフォルダ内に移動する。
cd C:\Users\ユーザー名\Desktop\temp
cd C:\Users\ユーザー名\Desktop\temp

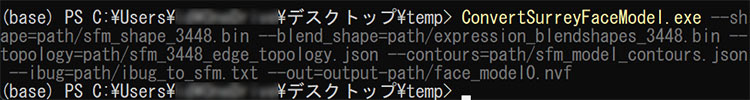

下記コマンドを入力してoutput-pathフォルダ内にnvfファイルを生成する。
ConvertSurreyFaceModel.exe –shape=path/sfm_shape_3448.bin –blend_shape=path/expression_blendshapes_3448.bin –topology=path/sfm_3448_edge_topology.json –contours=path/sfm_model_contours.json –ibug=path/ibug_to_sfm.txt –out=output-path/face_model0.nvf
4. TouchDesignerでFace Tracking
① nvfファイルの移動
TouchDesignerのFace Track CHOPは日本語パスに対応していないため、nvfファイルを日本語パスが含まれない場所に保存する必要がある。
今回の実験ではCドライブ直下にtd_facetrack_tempフォルダを作成して、その中にface_model0.nvfを移動した。
② TouchDesignerプロジェクトファイル（toe）の起動
上記URLでtoeファイルをダウンロードする。

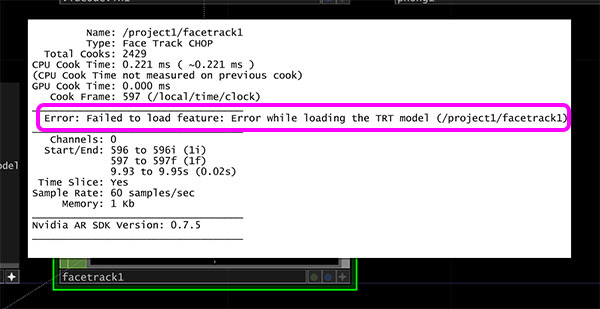

ダウンロードしたtoeファイルをダブルクリックして起動する。起動後、Face Track CHOPでnvfファイルの読み込みエラーが表示される。
③ Face Track CHOPのMeshファイル設定
①で移動したface_model0.nvfをFace Track CHOPのMeshファイルに設定する。

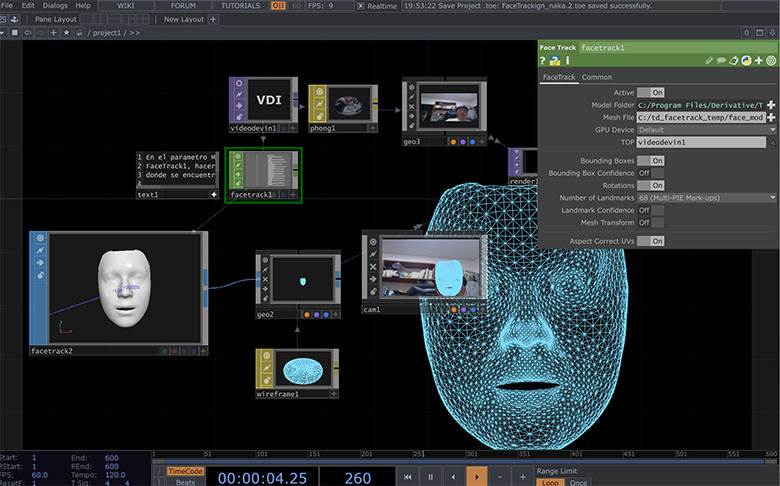

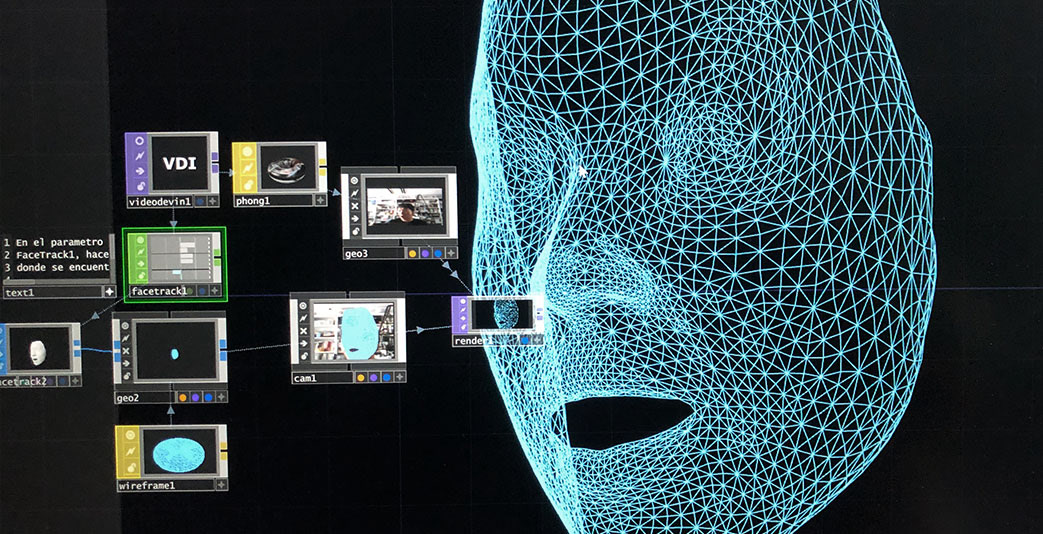

Face Trackingが動作成功すれば、下図のようにメッシュが表示される。
